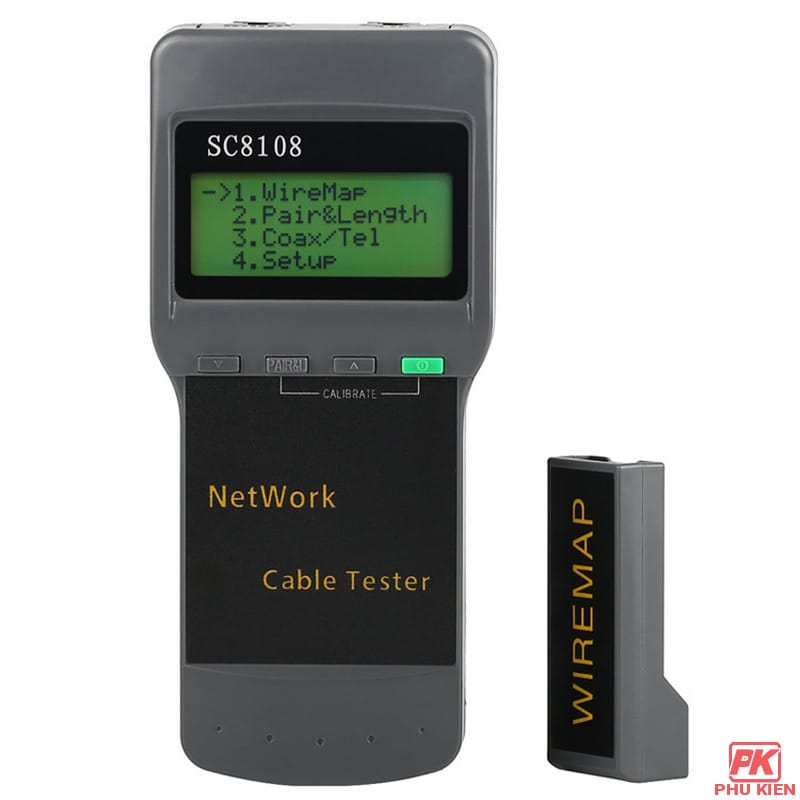

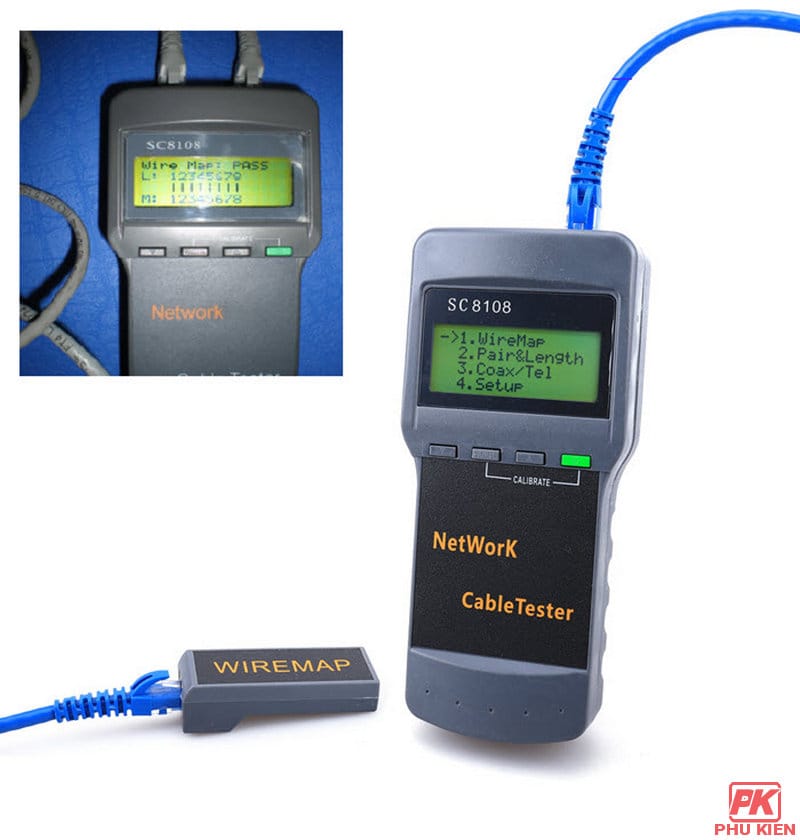

Máy test mạng SC8108 đo chiều dài cáp mạng

Máy test mạng SC8108 đo chiều dài cáp mạng

Máy test cáp mạng cao cấp

– Máy test cáp mạng SC8108 là một thiết bị chuyên nghiệp và thực tế cho việc test kiểm tra cáp mạng RJ45, RJ11, đo chiều dài cáp mạng lên đến 1.350m với độ chính xác đạt 97%.

– Thiết bị được cấu tạo chủ yếu làm bằng nhựa cứng và bền bỉ, và được hỗ trợ bởi 4 pin AA để kiểm tra lỗi hệ thống dây điện của 5E & 6E cáp đồng trục và đường dây điện thoại, bao gồm cả mạch mở, ngắn mạch, nhảy dây, Reverser kết nối và can thiệp cross-talk.

– SC8108 cũng có thể đo chiều dài của cáp, và tìm vị trí của hệ thống dây cáp đứt hoặc lỗi kết nối. Với thao tác sử dụng dễ dàng và hoạt động chuẩn xác, nó thực sự là một lựa chọn tuyệt vời cho kỹ thuật viên làm mạng.

– Chỉ cần 1 người là có thể đo liên tục hoàn tất hệ thống cáp mạng.

Tính năng, đặc điểm:

– Model: SC8108.

– Màu sắc: chủ yếu là màu đen.

– Shell vật liệu: nhựa cứng bền.

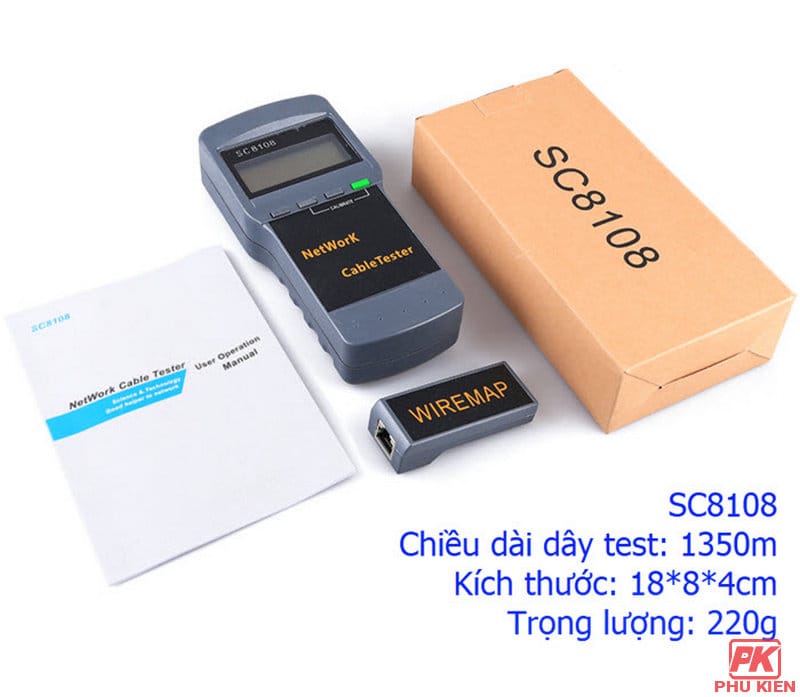

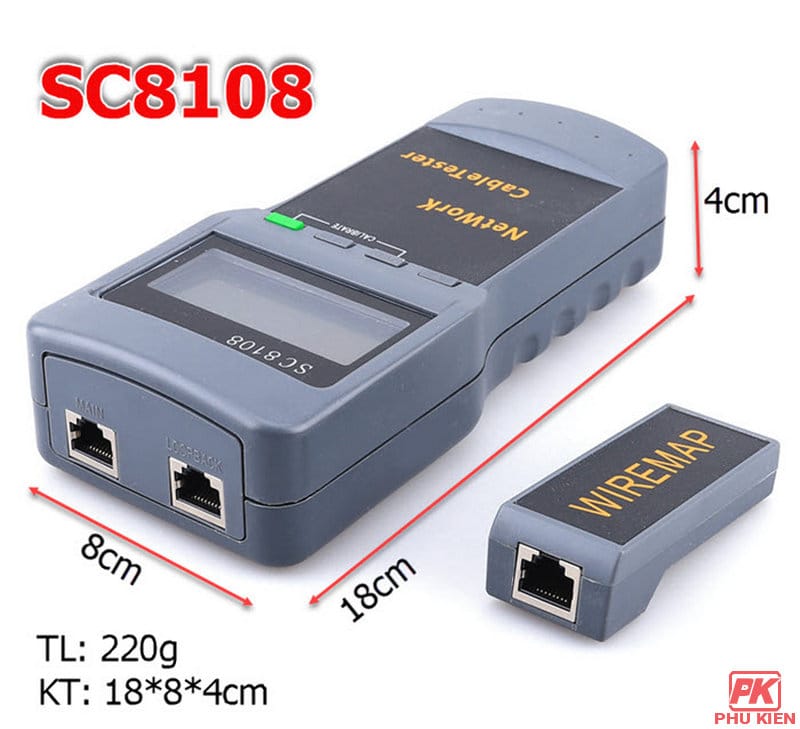

– Kích thước (L * W * T): 180 x 80 x 40 mm.

– 100% thương hiệu mới, chất lượng cao CAT5 RJ45 mạng LAN Chiều dài cáp Tester Meter Tester.

– Màn hình LCD: 4 x 16 ký tự (kích thước có thể nhìn thấy: 61,6 x 25,2 mm).

– Ứng dụng: test cáp STP / UTP đôi xoắn, cáp đồng trục, đường dây điện thoại.

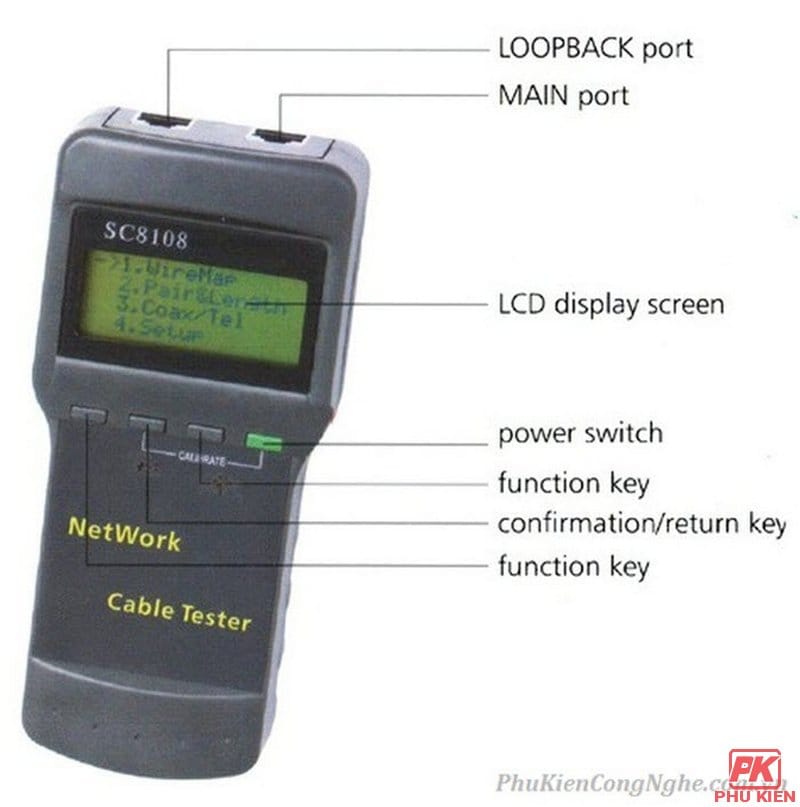

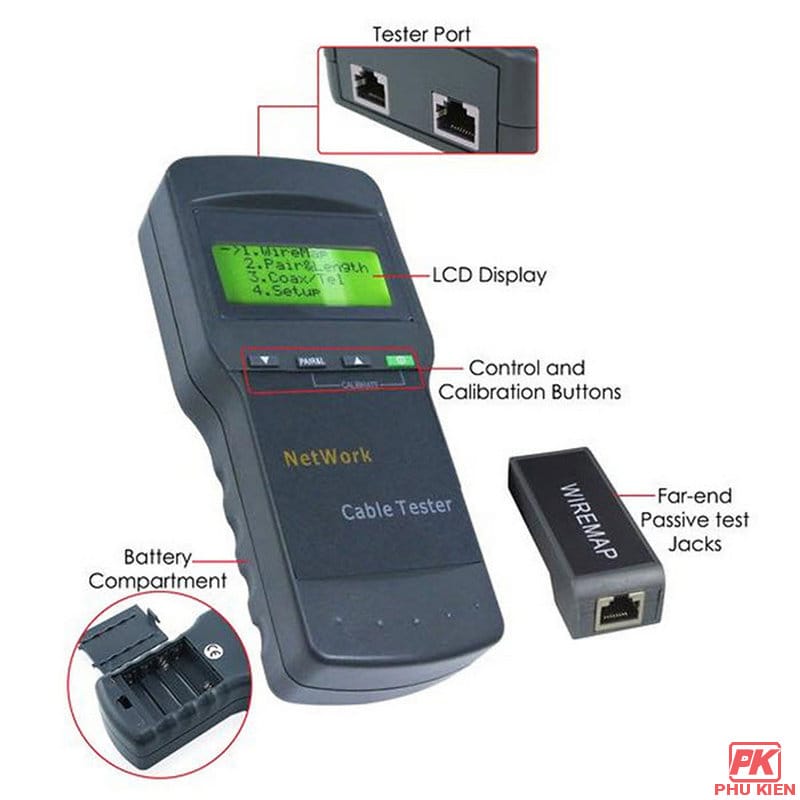

– Tester RJ45 cổng chủ (M), thử nghiệm loopback cổng RJ45 (L), xa cuối cổng recognizer RJ45 (R).

– Các cổng phụ BNC và RJ11 của Máy test mạng SC8108 đo chiều dài cáp mạng chuyển đổi được sử dụng để đo lường và kiểm tra tính liên tục của cáp đồng trục và đường dây điện thoại

Đo lường chiều dài của cáp xoắn đôi:

– Phạm vi đo: 1350 mét.

– Hiệu chuẩn chính xác: 3% (± 0,5 m hoặc ± 1,5 ft) (chiều dài cáp đo > 5M).

– Độ chính xác lô hàng: 5% (± 0,5 m hoặc ± 1,5 ft) (AMP, AT & T Class 5 cáp).

– Màn hình: M hoặc FT.

– Chiều dài hiệu chuẩn: có thể tự thiết lập yếu tố hiệu chuẩn của mình bằng một chiều dài cáp nhất định.

Chiều dài của cáp đo hiệu chuẩn là hơn 5m.

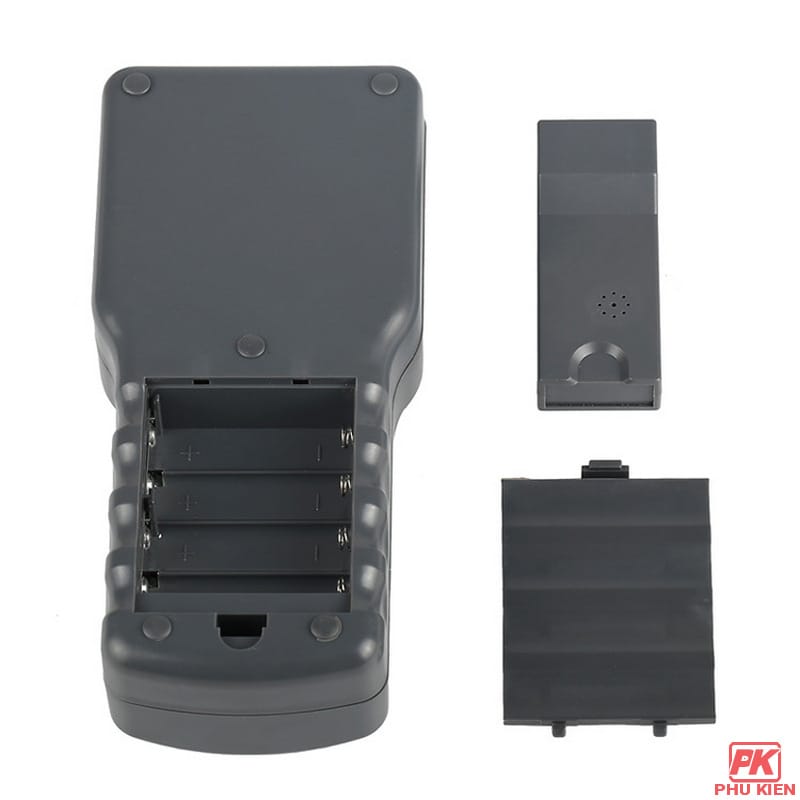

– Nguồn điện: 4pin AA (không bao gồm).

– Nhiệt độ làm việc: -10°C đến 60°C.

Hoạt động của Máy test mạng SC8108:

1. Đo chiều dài cáp mạng và xác định khoảng cách của các điểm đứt dây.

2. Kiểm tra lỗi hệ thống dây điện trong 5E, 6E, dây cáp đồng trục, chẳng hạn như mạch mở, ngắn mạch, nhảy dây, kết nối đảo ngược.

3. Sử dụng pin tiểu loại AA với tuổi thọ pin dài (lên đên 50 giờ).

4. Tự động tắt nguồn khi không hoạt động

5. Tự kiểm tra và tự động bù bất kỳ sự thay đổi trong dung lượng pin hoặc nhiệt độ môi trường xung quanh.

6. Sử dụng màn hình LCD với 53x25mm

7. Tần số 225mhz

8. Đo chiều dài cáp tối đa là 1.350m

9. Công xuất làm việc tối đa ít hơn 70mA

10. Tương thích với chuẩn kết nôi RJ45

11. Pin yếu nhất đủ hiển thị là lên màn hình là 6.5V

12. Điện áp bảo vệ là AC 60V/DC 42V

13. kiểu pin là 4×1.5v

14. Kích thước bộ master: 180x82x40mm

15. Kích thước bộ nhận: 76x32x22mm

★ Các kiểm tra và thử nghiệm trên máy Máy test mạng SC8108 theo tiêu chuẩn CE-MARK
